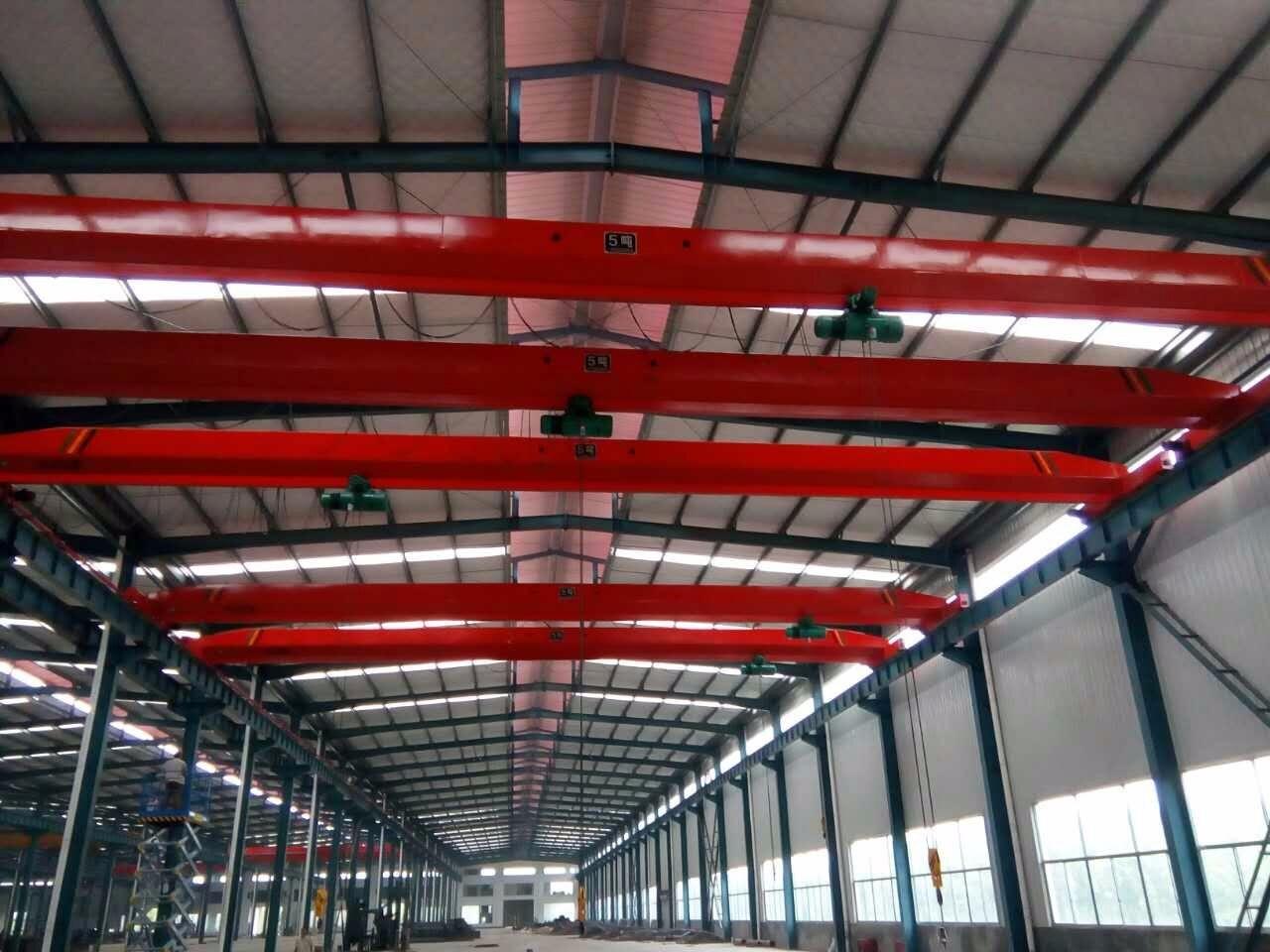

電動單梁起重機原控制系統為地面接觸器控制，現應用戶要求改造為遙控變頻控制。小編為大家簡單介紹下改造方案。

龍門吊變頻調速主要優點：

1、變頻調速主要變現：

節能；提高生產效率；調速；提高產品性能；提高生產線的自動化和改善使用環境等方面。

2、變頻調速主要特點：

2.1 控制電機的啟動電流，增加電機和減速機使用壽命。

2.2 降低電力線路電壓波動，保護電網。

2.3 啟動時需要的功率更低，達到節能減耗效果。

2.4 可控的加速功能，使起重機可緩慢加速，起重機運行平穩，減少機械磨損。

2.5 可調的運行速度，使用起來更方便。

2.6 可調的轉矩極限，保護機械不損壞。

2.7 受控的停止方式，使停止更平穩。

2.8 節能，能節能20%。

2.9 可逆運行控制，能簡化線路，降低改造率。

3、改造方案

3.1 葫蘆運行機構：

3.1.1 2-3T 葫蘆運行電機為ZDY12-4/0.4KW,電壓為380V, 電流1.25A, 選用西門子變頻器, 型號為6SL32240CA211UA0 ；或ABB變頻器， 型號為ACS550-01-03A3-4;依據現場情況選配進線電抗器。制動電阻阻值為210歐，功率為0.3KW。

3.1.2 5T葫蘆運行電機為ZDY21-4/0.8KW, 電壓為380V, 電流2.4A, 選用西門子變頻器, 型號為6SL32240CA211UA0 ；或ABB變頻器型號為ACS550-01-05A3-4; 依據現場情況選配進線電抗器。制動電阻阻值為210歐，功率為0.4KW。

3.2 葫蘆起升機構：

3.2.1 2T葫蘆起升電機為ZD31-4/3KW,電壓為380V, 電流7.6A, 選用西門子變頻器,型號為6SL32240CG255UA；0或ABB變頻器型號ACS850-04-010A-5+J400+N3050+N5050;依據現場情況選配進線電抗器。制動電阻阻值為80歐，功率為2KW.

3.2.2 3T葫蘆運行電機為ZD32-4/4.5KW, 電壓為380V, 電流11A, 選用西門子變頻器, 型號為6SL32240CG275UA0 ；或ABB變頻器型號ACS850-04-018A-5+J400+N3050+N5050;依據現場情況選配進線電抗器。制動電阻阻值為40歐，功率為3KW.

3.2.3 5T葫蘆運行電機為ZD41-4/7.5KW, 電壓為380V, 電流18A, 選用西門子變頻器, 型號為6SL32240CG311UA；0或ABB變頻器型號

ACS850-04-030A-5+J400+N3050+N5050;依據現場情況選配進線電抗器。制動電阻阻值為20歐，功率為6KW.

3.3 大車運行機構：

3.3.1 2-5T 起重機大車運行電機為兩臺ZDY21-4/0.8KW, 電壓為380V, 總電流4.8A,選用西門子變頻器, 型號為6SL32240CA230UA0；或ABB變頻器型號ACS550-01-06A9-4; 依據現場情況選配進線電抗器。制動電阻阻值為84歐，功率為0.8KW.

3.4 制動電阻

葫蘆起升機構，運行機構和起重機大車運行機構所選變頻器的制動電阻均采用防塵、耐高溫型管狀電阻，固定在控制箱外部，保持良好通風性。

3.5 變頻調速控制方式

3.5.1 起重機大車運行和葫蘆運行變頻器，采用多段速數字量V/f 控制方式。

3.5.2 起重機大車運行和葫蘆運行變頻器，采用無PG矢量控制方式。

3.6 限位開關

起重機大車運行設置兩端極限的機械和電氣限位裝置： 電動葫蘆起升設置上極限和下極限的限位裝置。

3.7 低壓電器元件

主要低壓電器元件選用進口西門子和施耐德低壓元器件。

3.8 操作方式

地面遙控器操作，遙控器選用臺灣禹鼎品牌。

3.9 電器箱的敷設

所有電器控制箱均固定在起重機端梁上或主梁斜板上，便于維修。電動葫蘆上不放電器控制箱。

3.10 電線電纜

起重機的改造所需的電線電纜均采用符合國標要求的優質名牌產品。
