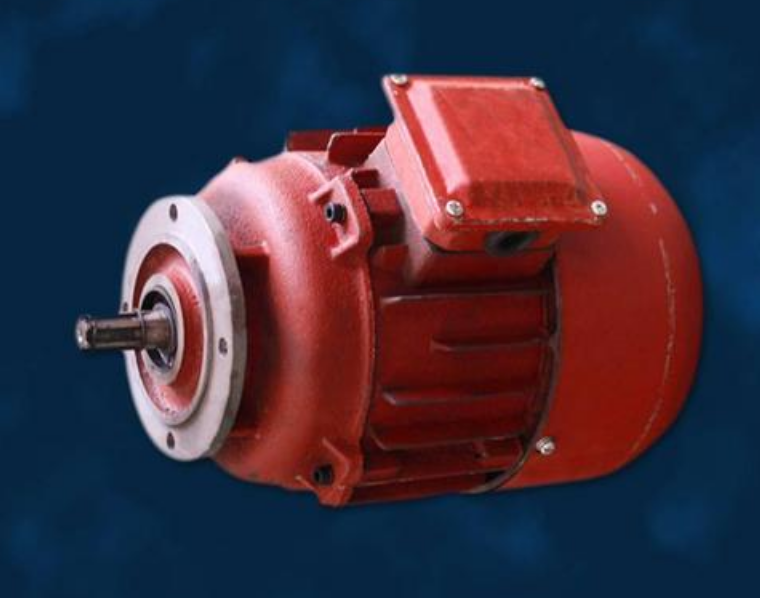

　　龍門吊電動機的拆卸與裝配

　　電動機在檢修或維護保養時，經常需要進行拆裝，如果拆裝不當，就會(huì )損壞零部件。拆卸前，應預先在線頭、端蓋、刷握等處做好標志，以便于修復后的裝配，在拆卸過程中，應同時進行檢查和測量，并做好記錄。

　　(一)電動機拆卸步驟

　　拆卸三相龍門吊異步電動機前應先拆除電動機外接線端線頭，拆繞線型轉子電動機時，應拾起或提出電刷，拆卸刷架。然后拆卸電動機上的帶輪或聯軸器。拆卸帶輪的方法如下:先在帶輪的軸伸端上做好尺寸標記，再拆開電動機的軸端接頭，然后把帶輪上的定位螺釘取下，用兩爪或三爪拉具(又稱頂拔器、拿子、拉腳)把帶輪或聯軸器慢慢拉出，絲杠尖端必須對準軸端的中心，使受力均勻，便于拉出。若拉不下來時，切忌硬卸，可在定位螺釘孔內注人煤油，待數小時后再拆;如仍拉不出，可用噴燈在帶輪四周加熱，使其膨脹，就可拉出，但加熱溫度不能太高，以防轉軸變形。拆卸時不能用錘子直接敲出帶輪，以防止帶輪碎裂和使轉軸變形或端查受損。

　　1.拆下風罩和風扇

　　對封閉式三相異步電動機，在拆卸帶輪或聯軸器后，就可以把外風罩螺釘松脫，取下風罩，然后把轉軸尾端風葉上的定位螺釘或銷子松脫或取下，再用金屬棒或錘子在風葉四周均勻地輕蔽，風葉就可松脫下來，對于小型電動機的風葉，一般不用拆下，可隨轉子一起抽出;但如果后端的軸承需加油或更換時，就必須拆卸。若風葉是用塑料制成的，內孔為螺紋，可用熱水使塑料風葉膨脹后卸下。

　　2.拆卸軸承蓋和端蓋

　　對于小型三相異步電動機，可先把軸伸端的軸承外蓋卸下，再松開另一端端蓋的緊固螺釘，在端蓋與機座的接縫處做好記號(便于裝配)，用錘子墊以木塊敲打端蓋四周，然后用木錘敲打軸伸端，這樣就可以把轉子連同端蓋起卸下，拆卸伸端的端蓋。

　　3.拆卸軸承

　　(1)較大軸承的拆卸較大軸承可用兩爪或三爪拉具拆卸，方法與拆卸帶輪相同，但帶輪內圈的凸筋邊較厚，拉爪容易扣住，而軸承內圈較薄，容易打滑。故應將拉爪扣住軸承內圈才可用力板轉絲杠，扳轉要慢，用力要均勻，以免損壞軸承。

　　(2)較小軸承的拆卸健較小軸承的安裝位置與轉子鐵芯的距離較小，拉具的拉爪無法伸進，故應改用敲打法來拆卸。具體方法是:用兩條厚薄相同的扁鋼，相對地插入軸承與轉子鐵芯之間，夾緊轉軸(必須用手握緊兩扁鋼)，并使兩扁鋼擱在兩條牢固的凳面上。兩凳腳中間應墊鋪木板或泡沫塑料片等物，以防軸承脫離時轉子突然下墜而損傷。在軸端墊以硬術片或銅條后用錘子敲打，使軸承漸漸脫出轉軸。

　　這時另一人應一手緊握兩條扁鋼，切不可因扁鋼松開而使軸承外圈受力，另一手應扶住轉子鐵芯。若軸承已銹蝕，應先加注一些機油或煤油潤滑，不可一味硬敲。

　　(二)電動機裝配步驟

　　1.電動機裝配的步驟與拆卸的步驟恰好相反，即先拆卸的部分后裝配，后拆卸的部分先裝配。

　　2.在裝配前，應將各部分零件用汽油或煤油沖洗干凈。首先清洗軸承，然后再洗軸承蓋等，并仔細檢查定子繞組中有無雜物，用壓縮空氣將電動機內部及定子繞組內的灰塵吹干凈。

　　3.電動機的裝配步驟如下。

　　1.安裝軸承

　  軸承安裝時，除與轉軸之間必須保持緊配合外，還必須裝得平整，若發現軸承內圈與轉軸之間無法達到緊配合時，可以在轉軸安裝位 置的圓周表面上，按軸承內圈寬度用樣沖輕蔽一層麻粒，麻粒分布應均勻、大小一樣。

　　(1)鋼管頂入法用鋼管頂入法安裝軸承

　　步驟1:先把轉子豎立起來，由一人扶住使轉軸與地平面保持垂直狀態，并在地面上襯墊平整的硬木板;然后先套人內軸承蓋，再套人軸承。

　　步驟2:選擇一段內徑稍大于轉軸的鋼管套人轉軸(長度稍長于轉軸即可)，頂住軸承內圈。

　　步驟3:在鋼管頂端墊上一塊扁鋼，即可邊敲邊觀察軸承被頂人的情況。

　　(2)扁鋼頂人法

　　較小的軸承可用扁鋼頂入法安裝，

　　安裝時用一條合適的扁鋼條頂住軸承內圈，然后用錘子輕敲鋼條，鋼條應沿圓周進行多點對角交叉敲擊，把軸承逐漸頂入轉軸內。

　　(3) 利用加熱的方法，把軸承放在變壓器油中加熱，溫度在80~ 100之間，加熱20 ~ 40min.加熱時，軸承應放在網孔架上，不能與箱底和箱壁接觸，否則溫度會(huì )太高，油面應淹沒軸承，油應能使軸承加熱均勻;加熱溫度不能太高，多不能超過120C，時間也不宜過長，以免使軸承退火，失去原有的硬度，造成軸承在運轉中很快磨損軸承加熱后內圈會(huì )會(huì )脹大，只需稍許用力就可以將其裝進轉軸中，待軸承冷卻后，內圈便牢牢地套在軸上。用這種方法安裝較好，不會(huì )損傷軸承。

　　2.軸承加潤滑油

　　在軸承內外圓里加潤滑脂，應潔凈、均勻，不應完全裝滿，潤滑脂的鎮充量為軸承和軸承蓋內空間的1/3~1/2.高轉速電動機或重載可取小值，反之取大值,潤滑脂過多或過少都會(huì )引起軸承發熱。

　　3.端蓋的安裝

　　端蓋的安裝步驟如下。

　?、夔P去端蓋口和機殼上的臟物。

　?、诎讯松w套人軸中，按照拆卸時標注的記號，把端蓋初步合上，并盡可能使其平齊。

　?、巯仍趦蓪锹菘字醒b上固定螺釘，同樣稍旋幾轉即可。接著轉動轉軸，應轉得平穩靈活;然后再兩兩對角交叉輪流擰旋固定螺釘，邊緊固邊轉動轉軸。當遇轉動困難即擰松螺釘到轉軸靈活的位置，再按上法對角擰緊其余螺釘，直至靈活又完全擰緊為止。

　　4.軸承蓋的安裝

　　軸承蓋安裝時，固定螺釘要由外軸承蓋孔通過端蓋孔一直伸到內軸承蓋孔，故三孔必須處于同一條直線上。

       以上就是關于龍門吊電動機的拆卸與裝配的全部?jì)热?，想要了解更多信息，請持續關注我們。
